高頻機又稱高周波,設備上所用的震蕩桶就是采用哈特利振蕩器原理來產生100 kHz至300 MHz震蕩頻率的一種振蕩器,該是一種電感三點式振蕩電路，其振蕩頻率由 LC 調諧電路（即由電容和電感組成的電路）確定（如下圖所示）。它通常被調諧以產生射頻波段的波，也被稱為RF振蕩器。

調諧 LC 電路連接在晶體管放大器的集電極和基極之間。就振蕩電壓而言，發射器連接到調諧電路線圈上的分接點。

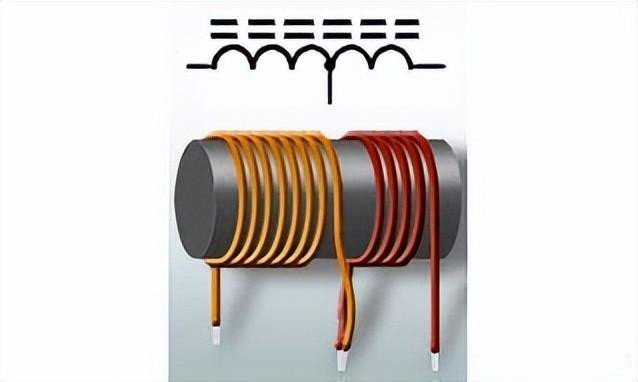

調諧LC諧振電路的反饋部分取自電感線圈的中心抽頭，甚至是兩個與可變電容器并聯的獨自線圈串聯，如上所示圖。

基本哈特利振蕩器設計

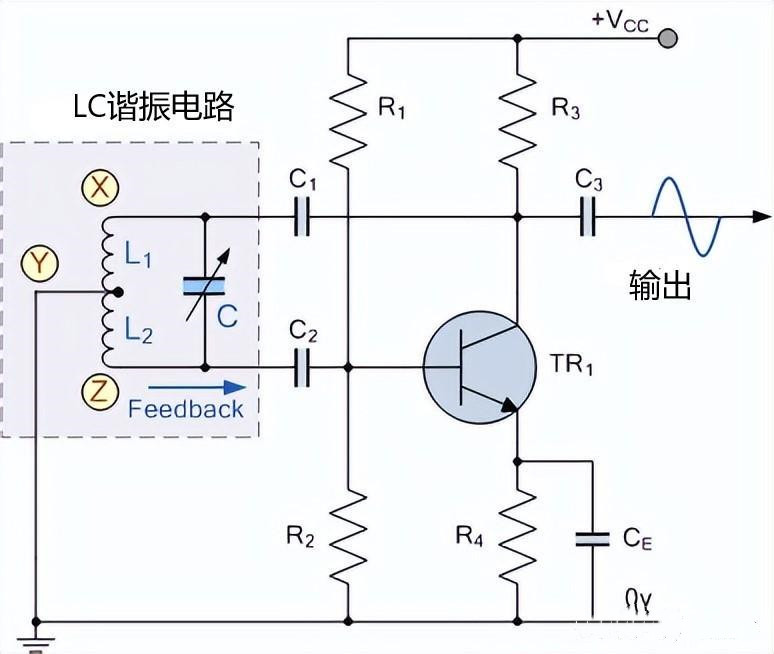

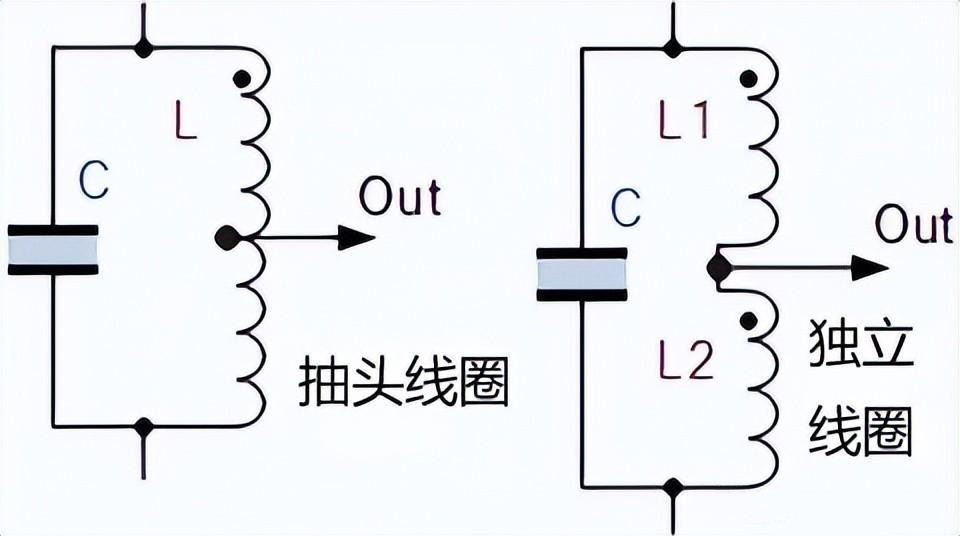

M哈特利振蕩器電路可以由使用單個抽頭線圈（類似于自耦變壓器）或一對串聯線圈與單個電容并聯的任何配置制成，如下圖所示。

當電路發生振蕩時，X點（集電極）處的電壓相對于Y點（發射極）與Z點（基極）處的電壓相對于Y點的異相180 °。

在振蕩頻率下，集電極負載的阻抗是電阻性的，基極電壓的增加會導致集電極電壓的降低。

因此，基極和集電極之間的電壓存在 180° 的相位變化，這與反饋回路中的原始 180° 相移一起為要維持的振蕩提供了正反饋的正確相位關系。

反饋量取決于電感器“分接點”的位置，如果將其移近收集器，則反饋量會增加，但收集器和大地之間的輸出會減少，反之亦然。

電阻R1和R2以正常方式為晶體管提供通常的穩定直流偏置，而電容則充當隔直電容。

在這個哈特利振蕩器電路中，DC 集電極電流流過線圈的一部分，因此該電路被稱為“串聯饋電”，哈特利振蕩器的振蕩頻率為：

L T是總的累積耦合電感，在一般的情況下，L T就是兩個電感之和，但是當兩個電感的互感很大時就需要修改了。

互感是由一個電感器（或抽頭電感器的一部分）周圍產生的磁場引起的額外有效量的電感，該磁場將電流引入另一個電感。具體的如下所示：

當兩個電感都繞在同一個磁芯上時，互感 (M) 的影響可能相當大，總電感的計算公式如下：

M的實際值取決于兩個電感磁耦合的效率，其中包括電感之間的間距、每個電感上的匝數、每個線圈的尺寸和公共磁芯的材料。

振蕩頻率可以通過改變“調諧”電容C或通過改變線圈內鐵粉芯的位置（感應調諧）來調整，從而在很寬的頻率范圍內提供輸出，使其非常容易調諧。
